MAQUINES I MECANISMES
Un mecanisme és un conjunt de peces (barres, politges, guies, etc.) que fan funcions de guiatge, transformació i transmissió del moviment relacionat amb les forces que actuen en una màquina.
Mecanismes de transmissió del moviment

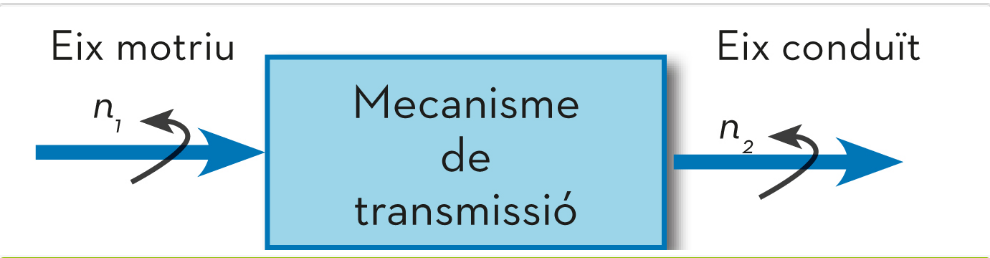

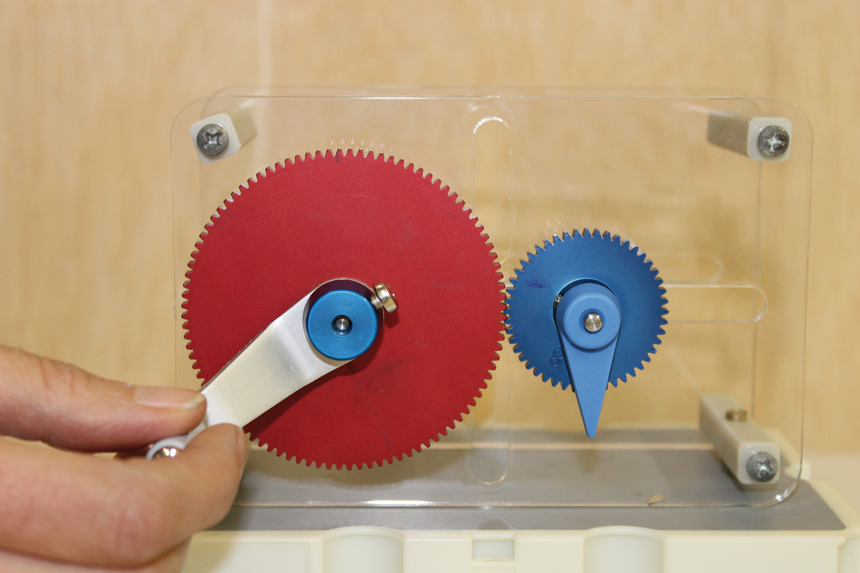

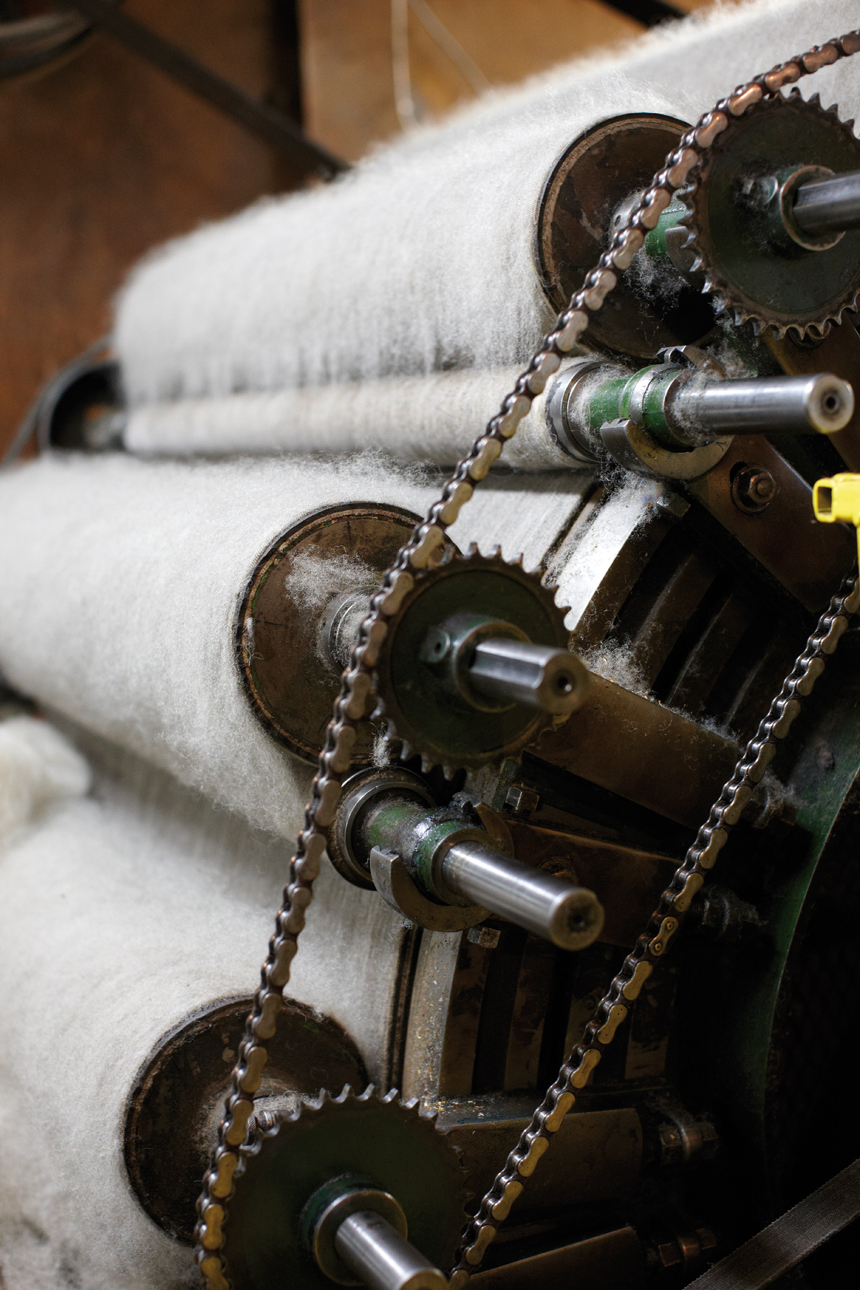

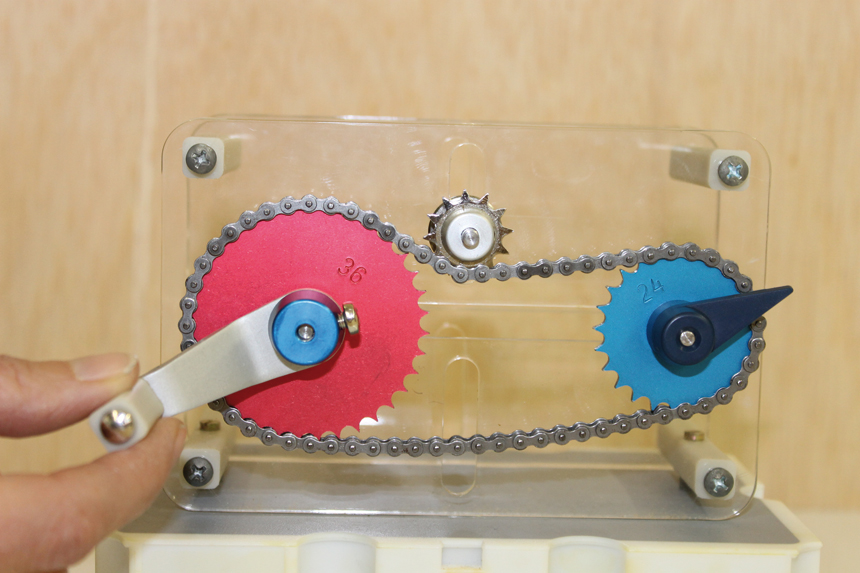

Els mecanismes de transmissió del moviment permeten passar el moviment d’un eix a un altre, modificant la velocitat i el sentit de gir. Els més importants són: transmissió per engranatges, per cadenes i per corretges.
La relació de transmissió(i) indica el nombre de voltes que fa l’eix conduït (n2) per cada volta que fa l’eix motriu (n1) .
Matemàticament, la relació de transmissió s’expressa així:
i = relació de transmissió (no té unitats)
n1 = freqüència de rotació de l’eix motriu o de la roda motriu (rpm)
n2 = freqüència de rotació de l’eix conduït o de la roda conduïda (rpm)
En funció del resultat de l’operació, podem tenir:
- i >1: la roda conduïda gira més ràpidament; per tant, és un sistema multiplicador de velocitat.
- i <1: la roda conduïda gira més a poc a poc; per tant, és un sistema reductor de velocitat
En una transmissió per politges, la motriu gira a n1 = 300 rpm i la conduïda gira a n2 = 600 rpm . Calcula quina és la relació de transmissió. Es tracta d’un sistema reductor o multiplicador de velocitat?
Apliquem l’expressió de la relació de transmissió:
Transmissió per corretges
Una de les aplicacions més importants de les politges és la transmissió d’un moviment giratori o de rotació d’un eix a un altre paral·lel. La corretjaés un sistema flexible i molt apropiat per dur a terme aquest tipus de transmissió. La corretja més usada és la de tipus trapezial, però també s’usen les planesi les dentades.
Les principals característiquessón la facilitat i senzillesa per transmetre el moviment a llarga distància. No necessita un gran manteniment i és un sistema silenciós. Per contra, la corretja pot lliscar entre les politges i no és adequada per transmetre grans forces.
