MAQUINES I MECANISMES 2

 Freqüències i relacions de transmissió de les politges

Si anomenem n1 i n2 les freqüències de rotació de la politja motriu i conduïda, respectivament, i D1 i D2 els seus  diàmetres, la relació de transmissió (i) la podem calcular fent servir l’expressió:

𝑖=𝑛2𝑛1=𝐷1𝐷2

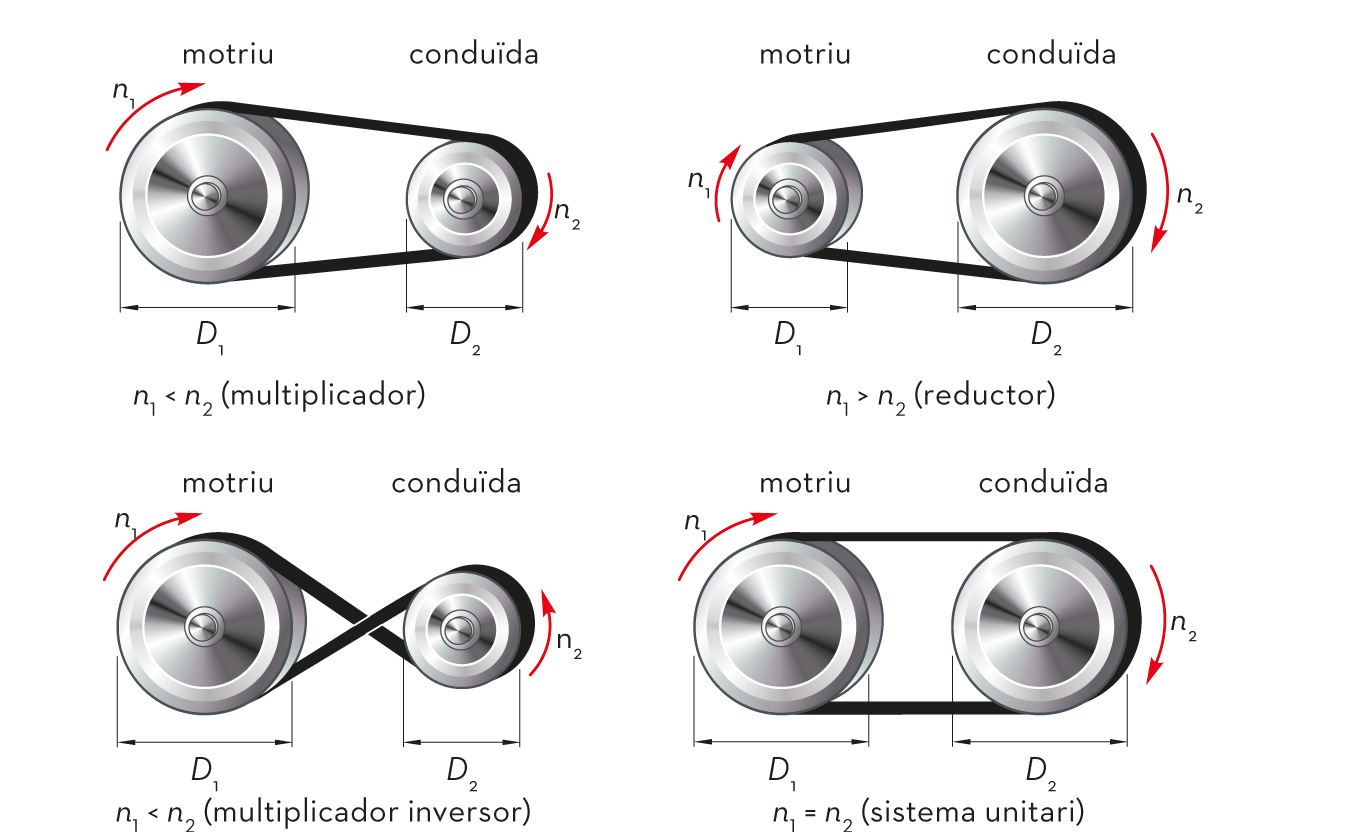

En funció dels diàmetres i la disposició de les corretges, amb dues politges podem tenir

quatre possibles acoblaments:

Per determinar la freqüència de rotació, fem:

𝑖=𝑛2𝑛1=𝐷1𝐷2 ; 𝑛2=𝑛1⋅𝐷1𝐷2=1500⋅150100=2250 rpm

Per determinar la relació de transmissió:

𝑖=𝑛2𝑛1=22501500=1,5

Transmissió per engranatges

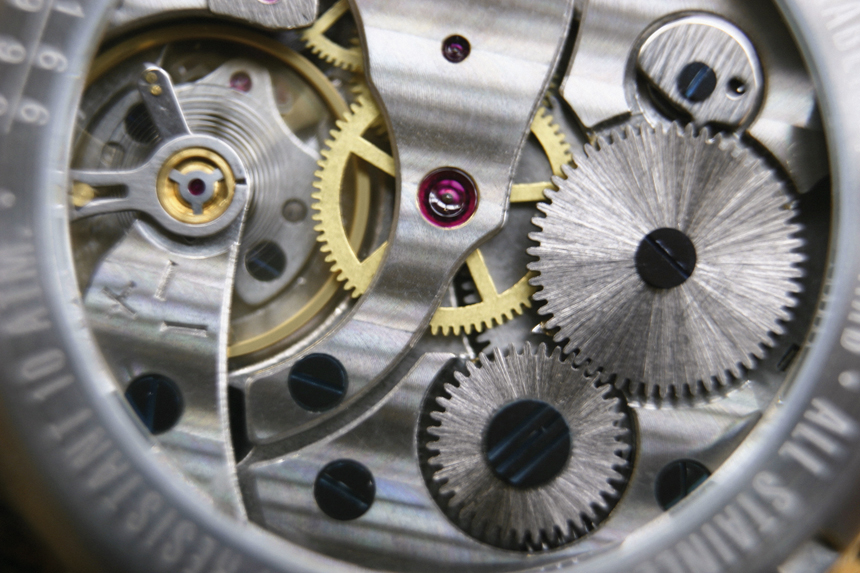

Els engranatges estan constituïts per  rodes dentades, de manera que les dents de l’una s’insereixen dins de l’altra.

S’usen quan els eixos entre els quals s’ha de transmetre el moviment són molt propers.

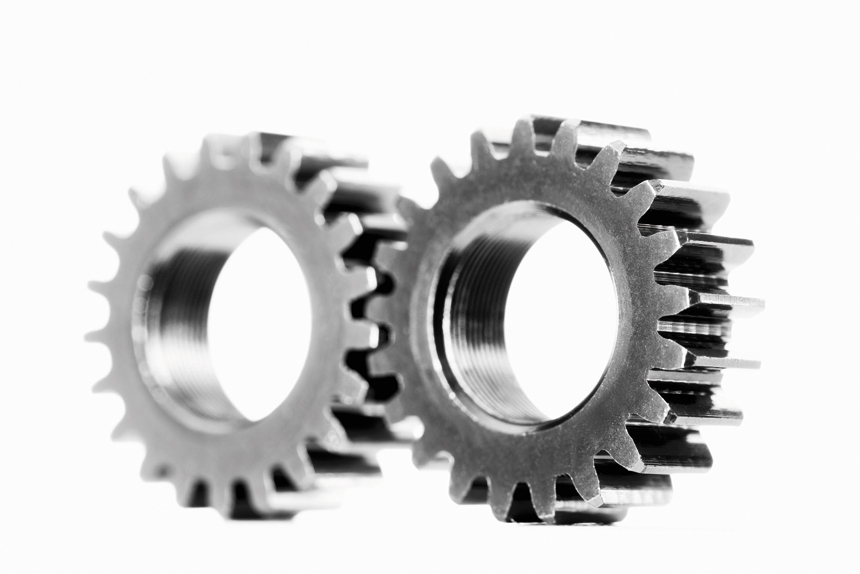

Els engranatges més comuns són: els  helicoïdals, els  rectes i els  cònics.

Les  principals característiques són: transmissió molt fiable i exacta, ja que no existeix el lliscament entre rodes.
Poden transmetre esforços elevats. No són útils per a transmissions a distància.

Velocitats i relacions de transmissió dels engranatges

Si anomenem n1 i n2 les velocitats de rotació de l’engranatge motriu i conduït, respectivament,
 i z1 i z2, el seu  nombre de dents, la relació de transmissió (i) la podem calcular d’aquesta manera:

𝑖=𝑛2𝑛1=𝑧1𝑧2

En aquest tipus de transmissió, les dues rodes giren sincronitzades, però en sentit contrari.
En funció del nombre de dents de les rodes, tenim  sistemes reductors o  multiplicadors de velocitat.
